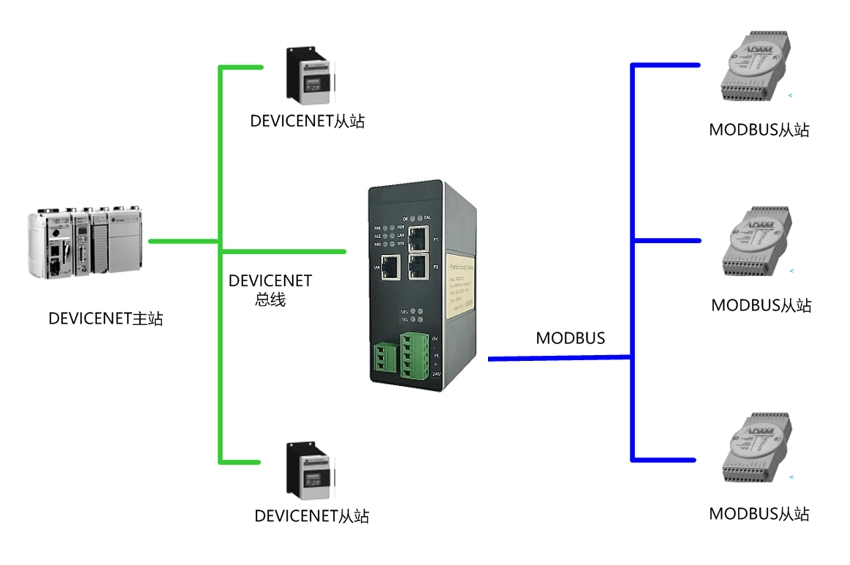

FN3S-DNMT 是自主研发的一款 DEVICENET 从站功能的通讯网关。该产品主要功能是将 DEVICENET 总线和 MODBUS-TCP 网络连接起来。
本网关连接到DEVICENET总线中做为从站使用,连接到 MODBUS-TCP 总线中做为主站或从站使用。
DEVICENET 技术参数
DeviceNet接口为从站,支持poll扫描
支持的波特率:125K, 250K, 500K
DeviceNet网络总线供电
DeviceNet最大输入输出长度:各128bytes
DeviceNet站地址:0-31
MODBUS-TCP 技术参数
网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器),两种工作方式二选一工作。
网关作为 MODBUS 主站,支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。
网关作为 MODBUS 主站,最大可以开通 8 个通道,连接 8 个 MODBUS 从站。从站站号 1~8,对应端口号 10001~10008,端口号可以通过软件进行更改。
网关作为 MODBUS 从站,支持 02H、04H、0FH、10H 号功能。
网关作为 MODBUS 从站,端口号支持 501~504。
电气参数
● 电源:直流24V/200mA(18V~30V可用)
● 工作环境:-40~55℃,湿度≤95%
● 防护等级:IP20
● 安装方式:35mm导轨
● 重量:500g
产品尺寸图
