MODBUS-TCP转PROFIBUS

FN3S-DPMT是自主研发的一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种MODBUS-TCP设备接入到PROFIBUS-DP网络中。

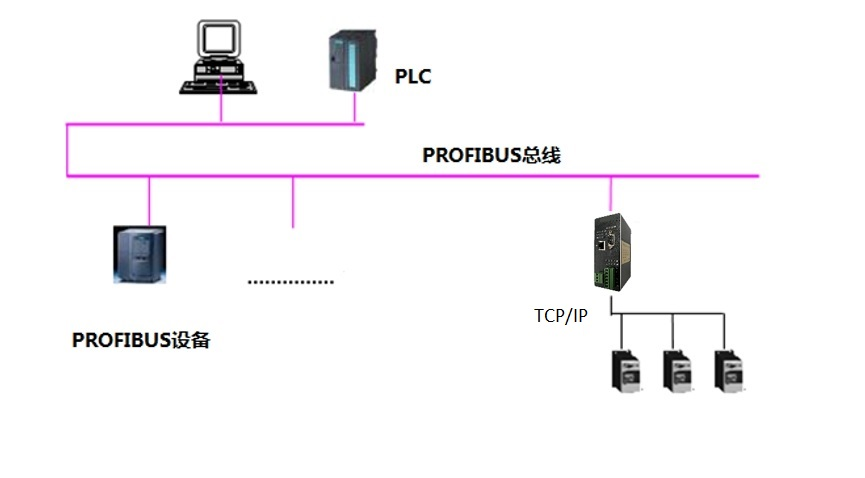

本网关连接到PROFIBUS-DP总线中做为从站使用,连接到MODBUS-TCP总线中做为主站(客户端)或从站(服务器)使用。


PROFIBUS技术参数

● 网关协议符合GB/T 20540-2006:测量和控制数字数据通信工业控制系统用现场总线第3部分:PROFIBUS 规范。

● 网关做为PROFIBUS网络从站,支持的波特率:9.6Kbps~12Mbps。

● 支持的数据长度:输入≤244 字节,输出≤244 字节,输入+输出≤488 字节。

● 支持的插槽数量:最大39条。

● MODBUS做为主站或从站时,使用不同的GSD文件。

● MODBUS做为主站或从站时,使用不同的GSDML文件。

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器),两种工作方式二选一工作。

● 网关作为 MODBUS 主站,支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站,最大可以开通 8 个通道,连接 8 个 MODBUS 从站。● 从站站号 1~8,对应端口号 10001~10008,端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站,支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站,端口号支持 501~504。

  电气参数

  ● 电源:直流24V/200mA(18V~30V可用)

  ● 工作环境:-40~55℃,湿度≤95%

  ● 防护等级:IP20

  ● 安装方式:35mm导轨

  ● 重量:500g

  产品尺寸图
