MODBUS-TCP转PROFINET

FN3S-PNMT 是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将各种 MODBUS-TCP 设备接入到 PROFINET 网络中。

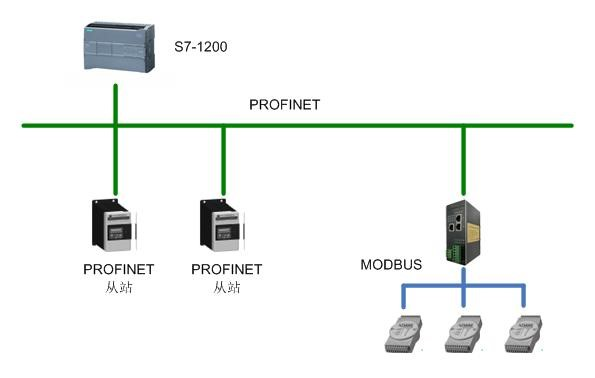

      本网关连接到 PROFINET 总线中做为从站使用,连接到 MODBUS-TCP 总线中做为主站(客户端)或从站(服务器)使用。


PROFINET技术参数

  ● 网关做为PROFINET网络的Device设备(即从站),带2个RJ45以太网接口,支持100BASE-TX,MDI/MDIX自检测,集成以太网交换机,可以组成链式网络,支持环网冗余。

  ● 适应PROFINET V2.3协议,采用实时(RT)通讯功能,符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》,IEC 61158-5-10:2007,IDT。

  ● 支持的数据长度:输入≤1400 字节,输出≤1400 字节,输入+输出≤2800 字节。

  ● 支持的插槽数量:最大62条。

  ● MODBUS做为主站或从站时,使用不同的GSDML文件。

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器),两种工作方式二选一工作。

● 网关作为 MODBUS 主站,支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站,最大可以开通 8 个通道,连接 8 个 MODBUS 从站。● 从站站号 1~8,对应端口号 10001~10008,端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站,支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站,端口号支持 501~504。

  电气参数

  ● 电源:直流24V/200mA(18V~30V可用)

  ● 工作环境:-40~55℃,湿度≤95%

  ● 防护等级:IP20

  ● 安装方式:35mm导轨

  ● 重量:500g

  产品尺寸图
